La instalación está ubicada en el recinto del Laboratorio de Ensayos de Aerogeneradores (LEA) de CENER, en el polígono industrial Rocaforte de Sangüesa (Navarra) y ha sido desarrollada por el Departamento de Integración en Red de Energías Renovables.
Vídeo presentación Microrred
Se trata de una microrred orientada a la aplicación industrial concebida en principio para dar servicio a parte de las cargas eléctricas de las propias instalaciones del LEA así como a parte del alumbrado público del polígono industrial. Su arquitectura es tipo AC; es decir, todos los elementos se conectan a un mismo bus AC para llevar a cabo el intercambio de energía entre ellos. Este bus AC se conecta en un único punto con la red eléctrica, lo que permite la interacción con la misma. Dentro de la microrred se realiza una distribución de energía eléctrica en AC.
Los principales objetivos son:
-
Gestionar la potencia generada en cada momento de manera que el suministro de energía a las cargas asignadas esté asegurado en todo momento.
-
Hacer que la potencia consumida por las cargas sea en todo lo posible proveniente de fuentes renovables, fomentando de este modo la independencia energética del LEA.
-
Proteger las instalaciones existentes de faltas provenientes tanto de la red eléctrica como de la microrred.
-
Ser capaz de enviar los excedentes energéticos producidos a la red eléctrica, de forma que la microrred no funcione como un ente aislado de la red de distribución sino como parte activa de la misma. Además la microrred tiene como objetivo principal servir como banco de ensayos para nuevos equipos, sistemas de generación, almacenamiento y estrategias de control y protección de microrredes
Ficha Técnica
-

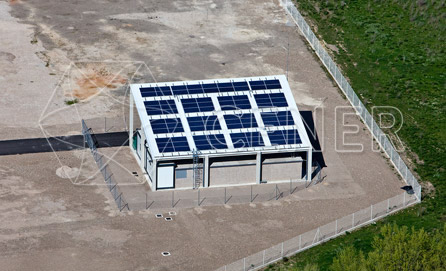

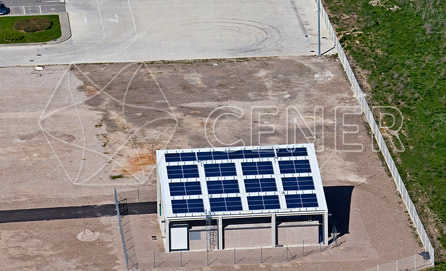

Instalación fotovoltaica de 25 KWp.
-
Aerogenerador de potencia nominal de 20 kW tipo full-converter.
-

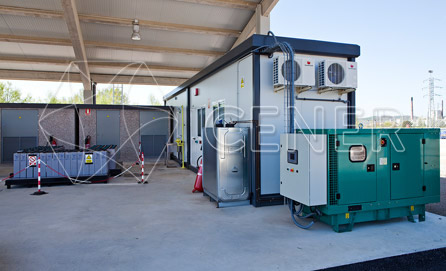

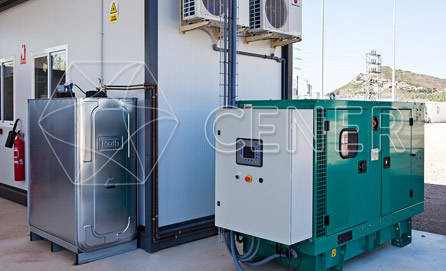

Grupo electrógeno diesel de potencia nominal 55 kVA.
-

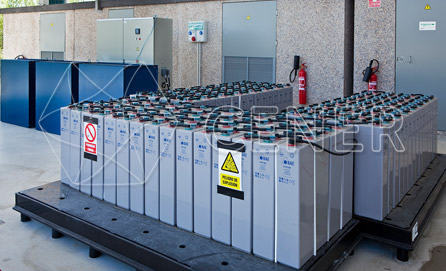

Banco de baterías tecnología plomo ácido de gel, capaces de suministrar 50 kw de forma ininterrumpida durante 2 horas [BAE].
-
Banco de cargas trifásica 120 KVA.
-
Batería de Flujo de Vanadio con capacidad para proporcionar 50 KW durante aproximadamente 4 horas.
-
(Todos ellos incluyen los equipos de conexión, control y auxiliares)
